返回當前位置：首頁 / 產品中心 / 風華電容電阻 / / CBG通用型磁珠系列
|
電流 |
150mA |
阻抗 |
150Ω |
|
零部件系列 |
CBG |
電感公差 |
±25% |
| 詳細參數 | |
|
電流 |
300mA |
| 阻抗 |
1000Ω |
|
零部件系列 |
CBG |
|
電感公差 |
±25% |
|
安裝方式 |
表面黏著 |
|
封裝(公制) |
2012 |
|
封裝 |
0805/2*1.25mm |
|
長度 |
2 mm |
|
寬度 |
1.25 mm |
|
包裝方式 |
膠帶卷盤 |
|
產品規格書 |
下載 |

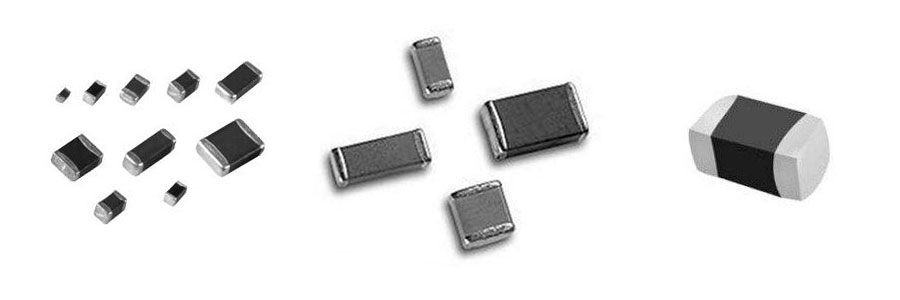

產品圖片
產品特性
1. 集成無機材料基質；
2. 防電磁干擾；
3. 適用范圍廣；
4. 高可焊性和熱敏性；
5. 高可靠性；
6. 濾潑頻率廣；
7. 適用于SMT加工。
產品用途
直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射（EMI）。要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色（衰減器），該器件允許直流信號通過，而濾除交流信號。通常高頻信號為30MHz以上，然而，低頻信號也會受到片式磁珠的影響。
磁珠有很高的電阻率和磁導率，等效于電阻和電感串聯。在電路中只要導線穿過它即可。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個組件的值都與磁珠的長度成比例。有的磁珠上有多個孔洞，用導線穿過可增加組件阻抗（穿過磁珠次數的平方）。鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可廣泛應用于其它電路。
