怎樣用數字萬用表測貼片電容好壞？
作者： 深圳市昂洋科技有限公司發表時間：2018-10-23 15:17:10瀏覽量：7396【小中大】
貼片電容怎么測量好壞，貼片電容由于體積小在烙鐵的高溫焊接下容易損壞，產品使用時過大的電壓也會導致電容的燒壞，那么貼片電容是用肉眼是無法識別是否損壞。那么我們要如何測量貼片電容的好壞和容值呢，下面昂洋電子教你兩種測量方法。
文本標簽：貼片電容怎么測好壞
貼片電容怎么測量好壞，貼片電容由于體積小在烙鐵的高溫焊接下容易損壞，產品使用時過大的電壓也會導致電容的燒壞，那么貼片電容是用肉眼是無法識別是否損壞。那么我們要如何測量貼片電容的好壞和容值呢，下面昂洋電子教你兩種測量方法。

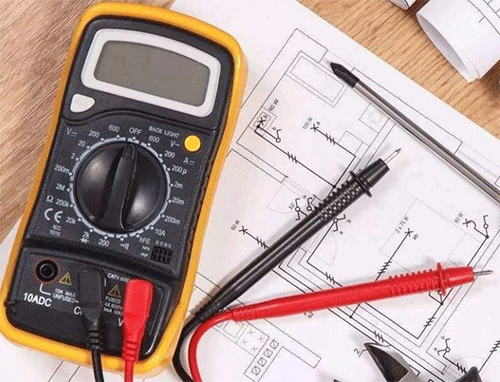

方法一：數字萬用表測量貼片電容
1、把萬用表調到歐姆檔適當檔位，一般情況下，1μF以下的電容，用萬用表R×10k檔；1μF～100μF的電容，用萬用表R×2k檔；容量大于100μF的電容，用萬用表R×200檔檢測；
2、判斷極性，先將把萬用表調到100或1K歐姆檔，假定一極為正極，就讓黑表筆與它連接，紅表筆和另一極連接，記下阻值，再然后把電容放電，即讓兩極接觸，再然后換表筆測電阻，阻值大的一次黑表筆對接的就是電容的正極。
3、然后用萬用表的紅筆接電容的正極，黑筆接電容的負極，如果顯示從0慢慢增加，最后顯示溢出符號1則電容正常，如果始終顯示為0，則電容內部短路，如果始終顯示1， 則電容內部斷路。
方法二：數字電橋測量貼片電容
只要貼片電容的容量范圍在數字電橋的測量范圍，都是可以測量的，唯一要注意的就是：一般數字電橋標配的開爾夾測試線或者徑向元件盒，都是以測量插件為主，一般貼片電容的容量比較小，最好用貼片測試鉗HPS28003或者專用的SMD貼片夾具盒HPS28004這些來達到最佳效果。
公式：依產品IR計算公式：R*C>=500Ω*F 移項得R>=500Ω*F/C 從中可得出，C越小，R就越大，相反，C越大，R就越小了。
LCR由于其輸出電壓一般在測試料品的時候達不到1.0V的測試電壓標準，所以電容充不滿電，就不能測得準確的電容量了。 低容產品差異不明顯，但在量測高容時差異很大。
今天的貼片電容怎么測量好壞內容就到這里，電容好壞在線路板上不易判斷。實際操作中對擊穿、漏電、穩定性不好的電容多數先從外表或溫升來判斷，一般先通過故障現象和電路分析，最好是拆下來測量，準確率較高，貼片電容的測量在有測量儀器的時候并不難判斷。詳情請電話咨詢：18823451083.
