哪些參數影響了貼片電感的性能?

作者: 深圳市昂洋科技有限公司發表時間:2024-07-01 13:51:14瀏覽量:791

貼片電感的性能受到多個參數的影響,以下是主要參數及其影響的簡要概述: 1、電感量: 定義:電感量是空載測量(理論值)和在實際電路中的測量(實際值)。 影響因素:電感量的大小主要取決...
文本標簽:

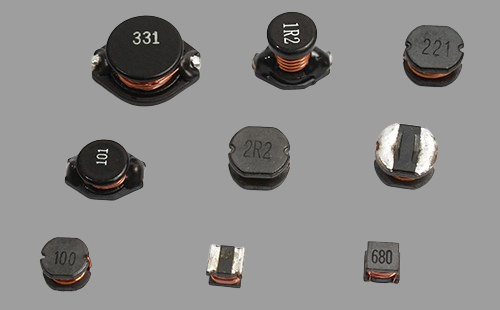

貼片電感的性能受到多個參數的影響,以下是主要參數及其影響的簡要概述:




1、電感量


定義:電感量是空載測量(理論值)和在實際電路中的測量(實際值)。


影響因素:電感量的大小主要取決于電感線圈的圈數(匝數)、繞制方式、有無磁心及磁心的材料等。線圈圈數越多,繞制的線圈越密集,電感量就越大。有磁心的線圈比無磁心的線圈的電感量大,磁心導磁率越大,電感量也就越大。


單位:電感量的基本單位是亨利(簡稱亨),用字母“H”表示。常用的單位還有毫亨(mH)和微亨(μH),它們之間的關系是:1H=1000mH;1mH=1000μH。


2、允許偏差


定義:標注的感量與實際感量的允許誤差值。


影響因素:用于振蕩或濾波線路中的貼片電感要求精度較高,允許偏差為±0.2%±0.5%;而用于耦合或高頻阻流的精度要求不高,允許偏差為±10%15%。


3、分布電容


定義:線圈的匝與匝之間、線圈與磁心之間存在的電容。


影響因素:分布電容越小,其穩定性越好。通常將模擬電路區和數字電路區合理地分開,將電源線和地線單獨引出,以減少分布電容的影響。


4、額定電流


定義:產品設備在額定電壓下,按照額定功率運行時的電流。


影響因素:貼片電感正常工作時允許通過的電流值。若工作電流超過額定電流,則會燒毀。


5、品質因數(Q值)


定義:衡量電感器質量的主要參數,指電感器在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。


影響因素:Q值越高,損耗越小,效率越高。品質因數與線圈導線的DC電阻、線圈骨架的介質損耗、鐵芯、屏蔽等因素有關。


6、磁飽和


定義:在強磁場下,電感器的磁心可能會達到飽和狀態,此時電感量會急劇下降。


影響因素:在設計電路時,必須考慮到電感器可能面臨的磁場強度,避免發生磁飽和。


7、溫度系數


定義:電感器的電感量隨溫度的變化而變化的程度。


影響因素:溫度系數越小,表示電感器的穩定性越好,受溫度影響越小。


8、工作頻率范圍


定義:電感器在電路中能正常工作的頻率區間。


影響因素:超出這個范圍,電感器的性能可能會發生變化,影響電路的正常工作。


在實際應用中,選擇和使用貼片電感時,需要綜合考慮以上參數,以滿足電路的具體需求。同時,也需要注意避免將電感器置于高溫、高濕、強磁場等惡劣環境中,確保電感器的長期穩定工作。

2024-07-01 791人瀏覽
