貼片電阻的阻值讀取和判斷方法

作者: 深圳市昂洋科技有限公司發表時間:2024-06-27 13:58:24瀏覽量:1212

貼片電阻阻值的讀取和判斷方法主要有以下幾種,每種方法都有其特定的格式和規則: 1、顏色編碼法: 貼片電阻通常會在體積較小的側面標有不同顏色的條紋。 根據顏色的順序和數量,可以...
文本標簽:

貼片電阻阻值的讀取和判斷方法主要有以下幾種,每種方法都有其特定的格式和規則:




1、顏色編碼法

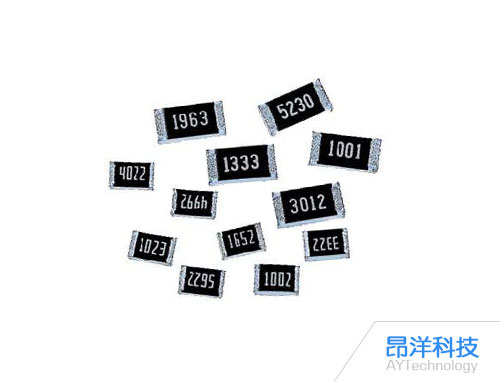

貼片電阻通常會在體積較小的側面標有不同顏色的條紋。


根據顏色的順序和數量,可以確定電阻的阻值和精度。


需要參照顏色編碼表對條紋進行解讀,從而確定電阻的數值。


2、電阻值標識法


有些貼片電阻上直接印刷了阻值的數值,例如“100”表示100歐姆。


使用萬用表或電阻表可以直接測量電阻的數值。


3、數字索位標叫法(常規3位數字標注法)


電阻值由三個數字組成,前兩位是有效數字,第三位表示在有效數字后面所加“0”的數量。


例如,“103”表示10×103=10KΩ;“272”表示27×102=2.7KΩ。


如果第三位是小數點,則以“R”表示,例如“2R4”表示2.4Ω。


4、常規4位數字標注法


電阻值由四個數字組成,前三位是有效數字,第四位表示科學計數法中10的冪指數。


例如,“1502”表示150×102=15KΩ;“4304”表示430×10?=4.3MΩ。


5、字母表示小數點位置


在數值表示中,R表示小數點位置,用于指示阻值的小數點位置。


例如,“5R6”表示5.6Ω;“R16”表示0.16Ω。


6、E96數字代碼與英文字母混合標準法


對于精度為1%的電阻,可能會使用E96系列的數字代碼與英文字母混合的標注方法。


例如,“51D”表示電阻阻值為332×103=332KΩ;“249Y”表示電阻阻值為249×10?2=2.49Ω。


7、封裝尺寸標識法


貼片電阻的封裝尺寸一般標有規格代碼,如“0603”、“0805”等。


通過測量電阻的長、寬、厚,可以與規格代碼進行對比,從而確定電阻的封裝尺寸。


8、測量阻值法


使用萬用表或電阻計測量電阻的數值。


比較測量結果與理論數值,可以確定電阻的阻值。


在讀取和判斷貼片電阻阻值時,請確保參考相應的標注方法和標準,以確保準確性。同時,不同的制造商可能會使用不同的標注方法和標準,因此在實際操作中,請仔細查看電阻上的標注并參考相關的技術文檔。
