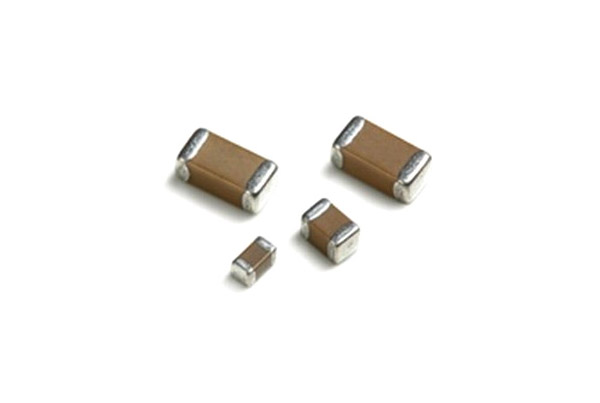

貼片電容怎么測量好壞?電容的好壞是眼睛看不出來的，需要一些工具來測量。一般大小都是很相似容易把好壞混淆，我們要學會測量它們，才能發現問題所在，方便進行維修或者報廢處理。昂洋科技小編來講解這個知識點：

　　一：貼片電容的功能和表示方法。

　　電容有兩個金屬極，中間夾有絕緣介質構成。電容的特性主要是隔直流通交流，因此多用于級間耦合、濾波、去耦、旁路及信號調諧。電容在電路中用“C”加數字表示，比如C8，表示在電路中編號為8的電容。

　　二：貼片電容的分類。

　　電容按介質不同分為：氣體介質電容，液體介質電容，無機固體介質電容，有機固體介質電容電解電容。按極性分為：有極性電容和無極性電容。按結構可分為：固定電容，可變電容，微調電容。

　　三：貼片電容的容量單位和耐壓。

　　電容的基本單位是F(法)，其它單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。由于單位F的容量太大，所以我們看到的一般都是μF、nF、pF的單位。換算關系：1F=1000000μF，1μF=1000nF=1000000pF。

　　每一個電容都有它的耐壓值，用V表示。一般無極電容的標稱耐壓值比較高有：63V、100V、160V、250V、400V、600V、1000V等。有極電容的耐壓相對比較低，一般標稱耐壓值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

　　四：貼片電容的容量。

　　電容容量表示能貯存電能的大小。電容對交流信號的阻礙作用稱為容抗，容抗與交流信號的頻率和電容量有關，容抗XC=1/2πfc(f表示交流信號的頻率，C表示電容容量)。

　　五：電容的正負極區分和測量。

　　貼片電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

　　當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。

　　在不知情的情況下可以先假定某極為“+”極，萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，對于數字萬用表來說可以直接讀出讀數。然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。

　　六：貼片電容的標注方法和容量誤差。

　　電容的標注方法分為：直標法、色標法和數標法。對于體積比較大的電容，多采用直標法。如果是0.005，表示0.005uF=5nF。如果是5n，那就表示的是5nF。

　　數標法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是10的多少次方。如：102表示10x10x10PF=1000PF，203表示20x10x10x10PF。

　　色標法，沿電容引線方向，用不同的顏色表示不同的數字，第一、二種環表示電容量，第三種顏色表示有效數字后零的個數(單位為pF)。顏色代表的數值為：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。

　　電容容量誤差用符號F、G、J、K、L、M來表示，允許誤差分別對應為±1%、±2%、±5%、±10%、±15%、±20%。

　　本次分享的怎么貼片電容怎么測量好壞內容就到這里了，貼片電容在未來使用量逐漸擴大，當供應商無法提供充足的貨源時便會影響產品的質量，導致企業的工程進度緩慢。選擇大平臺貼片電容代理商是你發展得重中之重了。
