三星貼片電容參數及耐壓值識別

作者: 深圳市昂洋科技有限公司發表時間:2024-03-18 13:56:46瀏覽量:1121

三星貼片電容有通交流,阻直流功能,適用于回流焊及波峰焊之表面黏著技術,三星貼片電容又有小尺寸高信賴性;良好的高頻特性;符合ROHS規范。可應用于一般電子電路、通訊電路等多種場合。 三星貼片電...
文本標簽:

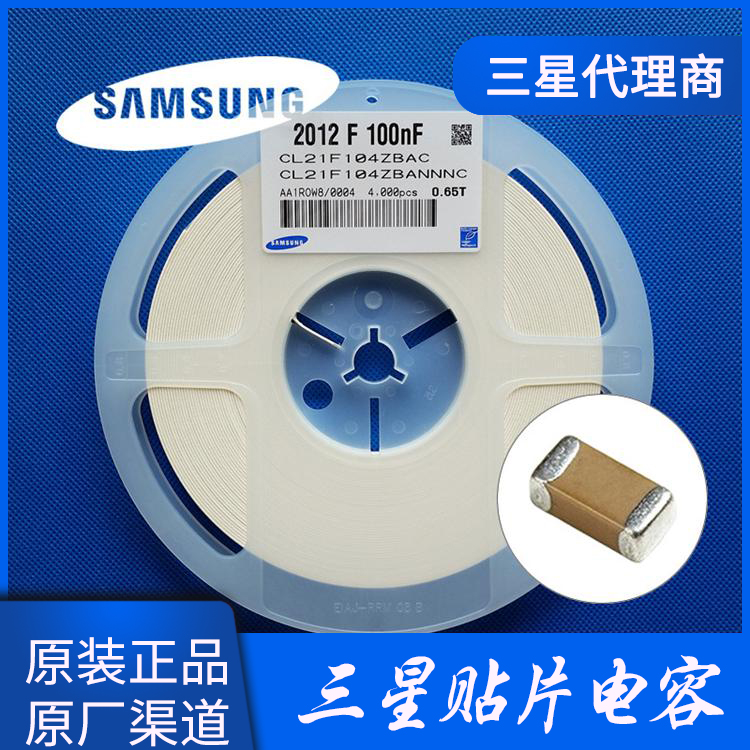

三星貼片電容有通交流,阻直流功能,適用于回流焊及波峰焊之表面黏著技術,三星貼片電容又有小尺寸高信賴性;良好的高頻特性;符合ROHS規范。可應用于一般電子電路、通訊電路等多種場合。




三星貼片電容的主要特性參數:


(1)容量與誤差:實際電容量和標稱電容量允許的最大偏差范圍。一般分為3級:I級±5%,II級±10%,III級±20%。在有些情況下,還有0級,誤差為±20%。 精密電容器的允許誤差較小,而電解電容器的誤差較大,它們采用不同的誤差等級。常用的電容器其精度等級和電阻器的表示方法相同。用字母表示:D——005級——±0.5%;F——01級——±1%;G——02級——±2%;J——I 級——±5%;K——II級——±10%;M——III級——±20%。


(2)額定工作電壓:電容器在電路中能夠長期穩定、可靠工作,所承受的最大直流電壓,又稱耐壓。對于結構、介質、容量相同的器件,耐壓越高,體積越大。


(3)溫度系數:在一定溫度范圍內,溫度每變化1℃,電容量的相對變化值。溫度系數越小越好。


(4)絕緣電阻:用來表明漏電大小的。一般小容量的電容,絕緣電阻很大,在幾百兆歐姆或幾千兆歐姆。電解電容的絕緣電阻一般較小。相對而言,絕緣電阻越大越好,漏電也小。


(5)損耗:在電場的作用下,電容器在單位時間內發熱而消耗的能量。這些損耗主要來自介質損耗和金屬損耗。通常用損耗角正切值來表示。


(6)頻率特性:電容器的電參數隨電場頻率而變化的性質。在高頻條件下工作的電容器,由于介電常數在高頻時比低頻時小,電容量也相應減小。損耗也隨頻率的升高而增加。另外,在高頻工作時,電容器的分布參數,如極片電阻、引線和極片間的電阻、極片的自身電感、引線電感等,都會影響電容器的性能。所有這些,使得電容器的使用頻率受到限制。


三星貼片電容耐壓值識別


不同品種的電容器,最高使用頻率不同。小型云母電容器在250MHZ以內;圓片型瓷介電容器為300MHZ;圓管型瓷介電容器為200MHZ;圓盤型瓷介可達3000MHZ;小型紙介電容器為80MHZ;中型紙介電容器只有8MHZ。


三星電容器中,有些只用一個數字和一個英文字母的組合來標注其額定直流工作電壓。如:1H 、2E、2G、3A等。其中數字表示10的指數,英文字母表示不同的數值(單位V)。


常用的有:A表示1.0;B表示1.25;C表示1.6;D表示2.0;E表示2.5;F表示3.15;G表示4.0;H表示5.0;J表示6.3.例:393KH和224J/1H,其中393、244表示電容器的容量,K、J表示電容器的誤差,H、1H意義相同表示101*5.0=50V。又如:2E104.104表示容量,2E表示102*2.5=250V。


基本單位為P,輔助單位有G,M,N。換算關系為:1G=1000UF;1M=1UF=1000PF;標注法:通常不是小數點,而是用單位整數,將小數部分隔開。例如:6G8=6.8G=6800UF;2P2=2.2PF;M33=0.33UF;68n=0.068UF有的電容器用數碼表示,數碼前2位為兩有效數字,第3位有效數字后面“零的”個數。數碼后J(5%)、K(10%)、M(20%)代表誤差等級。如222K=2200PF+10%,應特別注意不要將J、K、M與我國電阻器標志相混,更不要把電容器誤認為電阻器。
